LATAUSASEMAKESKUS AHMA LJKM25320V
Tuotekoodi
3500678
Latausjakokaappi mittauksella, vikavirtasuojattu 250A Ahma LJKM25320V

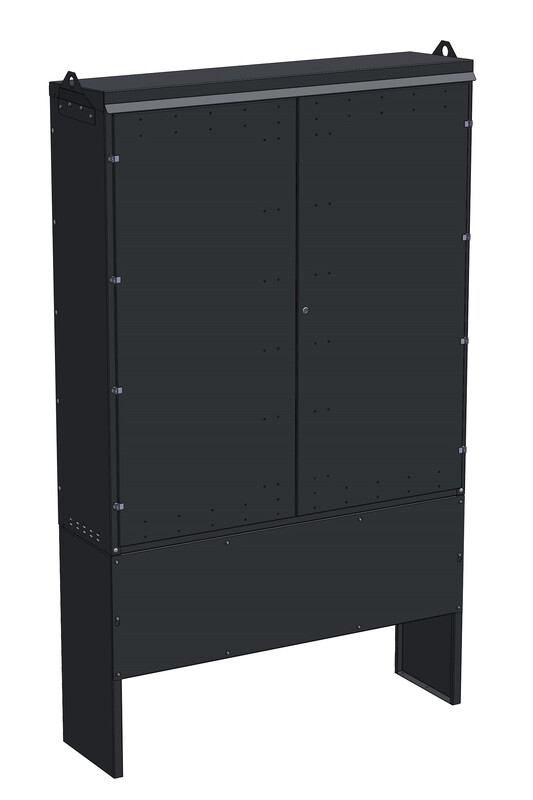

Ahma latausjakokaappi sähkölaitosmittauksella IP44 (ulkoasennus). Jalustalle asennettava suojakaappi, jonka sisällä latauskeskus, jalusta tilattava erikseen. Kaappiin asennettavan keskuksen periaatteet samat kuin seinäasennettavalla, syöttö ja lähdöt alaspäin, asennus jalustalle. Sähköauton lataus tuo sähkönsyöttöjärjestelmiin ja niiden suunnitteluun uusia haasteita. Vakioiduilla, valmiiksi mietityillä ratkaisuilla varmistat, että latausasemien sähkönsyöttö on toteutettu modernin latausinfran tarpeiden ja vaatimusten mukaisesti.

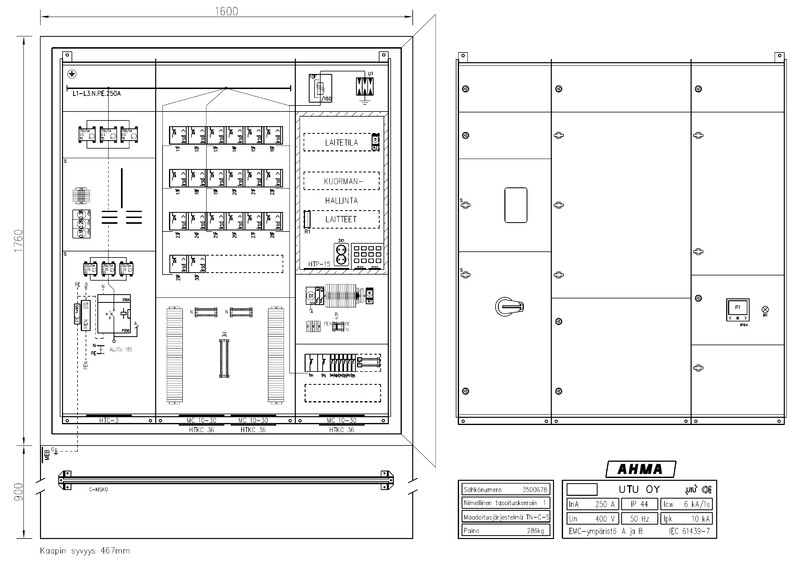

Keskustoimitukseen sisältyy kaikki tarvitsemasi materiaali - keskuskaaviot ja mittauskaaviot tulevat samassa paketissa.
Ominaisuudet- kaapin materiaali maalattu teräs, väri RAL7024 (tummanharmaa)
- ovissa kolmipistesalpa lukitusmahdollisuudella, katolla nostokorvat
- kaapissa painovoimainen ilmanvaihto
- jalustassa potentiaalintasauskisko
- nimellisvirta 250 A
- lähdöt toteutettu yhdistelmäsuojilla (vikavirtasuojaus) 20 kpl ADM482C (C-käyrä 32A, 4-nap. 30mA)
- keskuksessa eristetty laitetila kuormanhallinnan laitteille
- laitetila varustettu lämmittimellä ja termostaatilla
- syötössä Hager H3+ sarjan kompaktikatkaisija HHT251DR (4-nap.) aukiohjauskelalla
- N/PE-yhdistys toteutettu kompaktikatkaisijan navalla
- kannessa verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C10-ITF-485-ICT2)
- keskuksessa varaus yliaaltosuodattimelle
- varalähtötilassa 2 kpl C10 + 2 kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten)
- keskuksessa lämpö-hätä-seis -toiminto
- sähkölaitoksen mittausta varten keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla
Soveltuva jalusta JAL1400 (3500692).
Tuotetiedot
Tekniset ominaisuudet
Nimellisjännite400 V
Nimellisvirta250 A
MateriaaliTeräs
Pinnan suojausMuu
Kaapin IP-luokkaIP44
VäriHarmaa
RAL-numero7024
Leveys1600 mm
Korkeus1760 mm
Syvyys467 mm
AsennusJalusta (maa-asennus)
Napojen lukumäärä3
Haarajohtimen nimellispoikkipinta-ala0.5 ... 10 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala50 ... 185 mm²
KiskollaKyllä
Tuotekoodit
SAPCYZ783
PLC3500678
Snro3500678
EAN/GTIN6438526001142
Valmistajan tuotekoodiLJKM25320V
Toimittajan tuotekoodi3500678
Perustiedot
Pakkauksen mitat (P x L x K)1600 x 800 x 1905 mm
Pakkauksen tilavuus2438.4 l
Pakkauksen paino311 kg
Yksikkökappale
Pakkauskoot1 / 1
Myyntipakkauksen sisältö–
UNSPSC39121311
TuotemerkkiUTU
ToimittajaUTU OY
Toimittajan ilmoittama alkuperämaaSuomi
