LIITINPAKKAUS COMPACT NSXM CU KAAPELIKENK 95/70MM2 4

Tuotekoodi
3606057

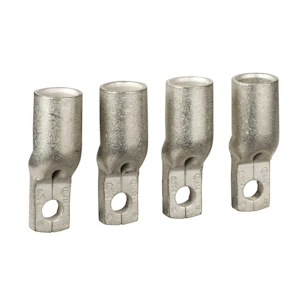

Compact NSXm Cu kaapelikenkä 95/70mm² (lanka/hieno-säikeinen) 4kpl+ vaihe-erotuslevyt
Compact NSXm – Effiency that clicks

NSXm-kompaktikatkaisija helpottaa asennusta, säästää kustannuksia ja parantaa toimintojen jatkuvuutta.

Pieni koko ja helppo asennus
Compact NSXm-kompaktikaisija (MCCB) on Compact NSX-malliston pienin runkokoko. 3-napaisen katkaisijan leveys on vain 81mm (4P / 108mm) . Compact NSXm, 16-160A, on siten ihanteellinen valinta sähkökeskuksen tai ohjauskeskuksen pää- tai lähtökatkaisijaksi, kun vaaditaan pientä tilantarvetta ja tehokasta käyttöä. Katkaisija ”napsautetaan” kiinni suoraan DIN-kiskoon ilman lisätarvikkeita. Myös kiinnitys asennuslevyyn on mahdollinen.
Katkaisijoissa on myös aina vakiona katkaisijan sisälle asennettujen sähköisten lisätarvikkeiden ulkokopuolinen mekaaninen indikointi.

Luotettava liityntä
Compact NSXm-katkaisija toimitetaan vakiona EverLink™-tunneliliittimillä. Asennustilan tarve pienenee ja kustannuksia säästyy, kun kuorittu johdin kytketään EverLink-liittimeen ilman kaapelikenkiä ja kosketussuojia. EverLink-liittimen innovatiivinen jousimekanismi kompensoi johtimessa tapahtuvat muutokset, estäen löysien liitosten tuomat ongelmat. EverLink-liitin pitää asennetun johtimen oikeassa kireydessä ilman jälkikiristystä.

Tehokas suojaus
Compact NSXm-katkaisijoiden nopea ja tehokas, roto-aktiivinen katkaisu oikosulkutilanteessa tuo mukanaan erinomaisen virranrajoituskyvyn. Tämä mahdollistaa yhdistetyn oikosulkusuojauksen mukaisesti, kuorman puoleisten Acti 9-johdonsuojakatkaisijoiden valintojen optimoinin ja sen mukana tuomat kustannussäästöt.

Helppo hankkia
Compact NSXm sarjasta löytyvät 3- tai 4-napaiset katkaisijat joko 16, 25, 36, 50 tai 70 kA/400V katkaisukyvyillä. Katkaisijan tuotenumero sisältää aina integroidun suojareleen. Mallisto sisältää myös kuormanerottimet ja katkaisijat sisäänrakennetulla maavuotosuojauksella. Yleisimpiä lisätarvikkeita ovat PowerPact B- ja GV4-katkaisijoihin yhteensopivat apu- ja hälytyskoskettimet, laukaisukelat, ovivääntimet keskuksen kanteen tai sivulle, momenttiruuvit, kaapelikenkä-/kiskoliittimet, kosketussuojat ja syötönpuolen EverLink-liittimet ohjauspiirin lähtöliittimillä.

Tuotetiedot

Tekniset ominaisuudet

Pultin koko (M)6
Liitäntäkulma180° (vaaka)
Kiinnitysreikien lukumäärä1
Nimellispoikkipinta-ala95 mm²
Pinnan suojausTinattu
TunnisteväriEi ole

Tuotekoodit

SAPCGR977
PLC3606057
Snro3606057
EAN/GTIN3606481156334
Valmistajan tuotekoodiLV426981
Toimittajan tuotekoodi3606057

Perustiedot

Pakkauksen mitat (P x L x K)245 x 15 x 145 mm
Pakkauksen tilavuus0.533 l
Pakkauksen paino0.15 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö
UNSPSC39121410
TuotemerkkiSCHNEIDER ELECTRIC
ToimittajaSCHNEIDER ELECTRIC FINLAND OY

Liitetiedostot (4)

Esitteet ja tekniset dokumentit
