LATAUSASEMA TEHOLATAUS PRO DC 120 KW DC, CCS2 + CHADEMO

Tuotekoodi
3505006

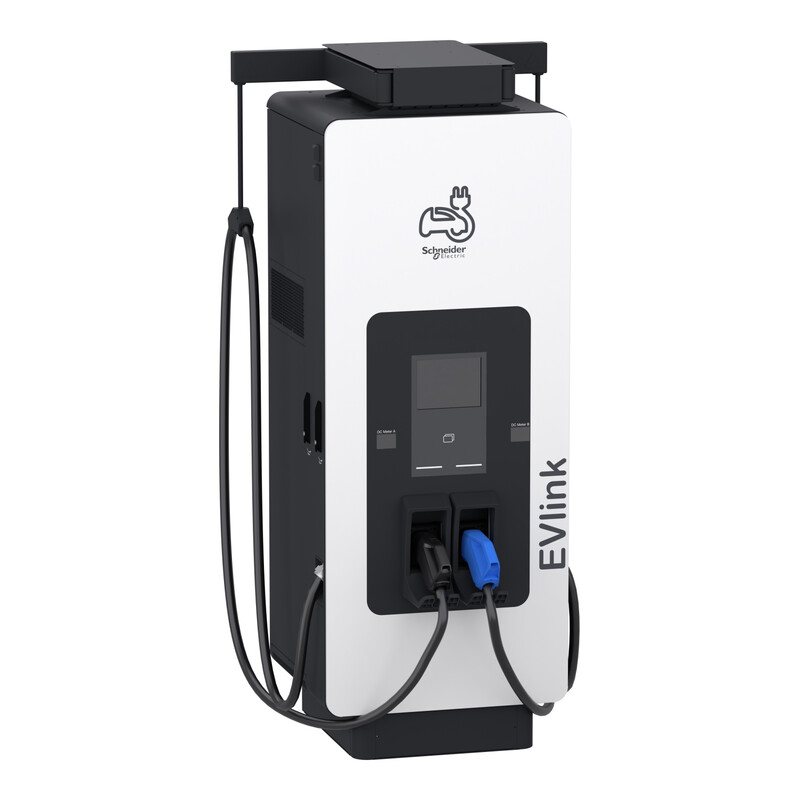

Nopea latausasema, EVlink Pro DC, 120kW, CCS2 + CHAdeMO liittimet, lattiajalusta
Tämä EVlink Pro DC -tuote on nopea latausasema kaikille sähköajoneuvoille, jotka ovat yhteensopivia IEC61851-1 ed.3- ja IEC61 851-23 -standardeihin. Tämä latausasema on vapaasti seisova. Suojaluokka on IP55. Iskunkestoluokka on IK10 ja kosketusnäytölle IK08. Käyttölämpötila on -30°C ja 50°C, ja yli 50°C lämpötila teho alenee. Laitteessa on 5 metrin latauskaapeli, jossa on CCS2- tai CHAdeMO-latauspistooli, latauskaapeli on bvarusteltu kaapelinhallintaratkaisulla. Nimellisteho on 120 kW CCS2-latauspistoolissa, ja se voidaan laajentaa joko 150 kW tai 180 kW asti. CHAdeMO-latauspistoolin teho on 60 kW. Laturi on kolmivaiheinen (L1+ L2+L3+N+PE). Nimellisvirta on 193A 380VAC-415VAC +/- 10% jännitteellä ja taajuus 50 tai 60 Hz. Sitä voidaan käyttää TN-S / T NC-S - tai TT-maadoitusjärjestelmillä. Se on myös IT-yhteensopiva, kun käytetään lisäeristettyä muuntajaa virtalähteenä. Latausaseman liikuttamiseen suositellaan käyttettävän nostolaitteita. Latausaseman voi ottaa käyttöön tietokoneen avulla, joka on yhdistetty sisäiseen verkkoon. Käyttäjätunnistus voidaan tehdä RFID- tai NFC-tunnisteilla, QR-koodin skannauksella tai ajoneuvon MAC-osoitteella. Latausasema sisältää kosketusnäytön, jonka avulla loppukäyttäjä voi valita käytettävän latauspisteen ja valvoa latausta. Hätäseispainike mahdollistaa latauksen nopean keskeytyksen tarvittaessa. Latausasemaa voidaan myös ohjata etänä taustajärjestelmän kautta. Näytöllä näkyy myös tietoja ajoneuvon latauksen tilasta. Monivärinen LED ilmaisee myös latauksen ja latausaseman tilan. Latausasema sisältää RJ45 Ethernet -portin LAN-yhteyttä varten. Siinä on myös Wi-Fi- ja 4G-modeemiyhteys. Latausasemaa voidaan hallita itsenäisesti tai ryhmitetyssä arkkitehtuurissa taustajärjestelmän avulla, joka hoitaa energianhallinnan ja/tai käyttäjän tunnistautumisen ja laskutuksen. Parametrit asetetaan latausaseman integroidun verkkopalvelimen kautta. Taustajärjestelmään liittämiseen käytetään OCCP 1.6 -viestintäprotokollaa. Saatavilla olevat palvelut ovat tunnistautuminen ja latauksen valtuutus, latauksen yksityiskohtaiset tiedot, diagnostiikkatoiminnot ja kuormanhallinta.

Tuotetiedot

Tekniset ominaisuudet

Asennuspuolen liitäntä3-vaihe
Nimellinen liitäntäteho120 kW
Latauspisteiden määrä2
Enimmäisteho per latauspiste120 kW
Leveys1050 mm
Korkeus2202 mm
Syvyys982 mm
AsennustapaLattiaan kiinnitettävä
Tyypin 1 latauspistokkeiden määrä0
Tyypin 1 CCS -latauspistokkeiden määrä0
Tyypin 2 latauspistokkeiden määrä0
Tyypin 2 CCS -latauspistokkeiden määrä1
Tyypin 2 latauspistorasioiden määrä0
GB AC -latausliittimien määrä0
GB CC -latausliittimien määrä0

Tuotekoodit

SAPDFJ844
PLC3505006
Snro3505006
EAN/GTIN3606482215924
Valmistajan tuotekoodiEVD1S120THB
Toimittajan tuotekoodi3505006

Perustiedot

Pakkauksen mitat (P x L x K)1260 x 1174 x 2438 mm
Pakkauksen tilavuus3606.387 l
Pakkauksen paino653 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö
UNSPSC39121103
TuotemerkkiSCHNEIDER ELECTRIC
ToimittajaSCHNEIDER ELECTRIC FINLAND OY
