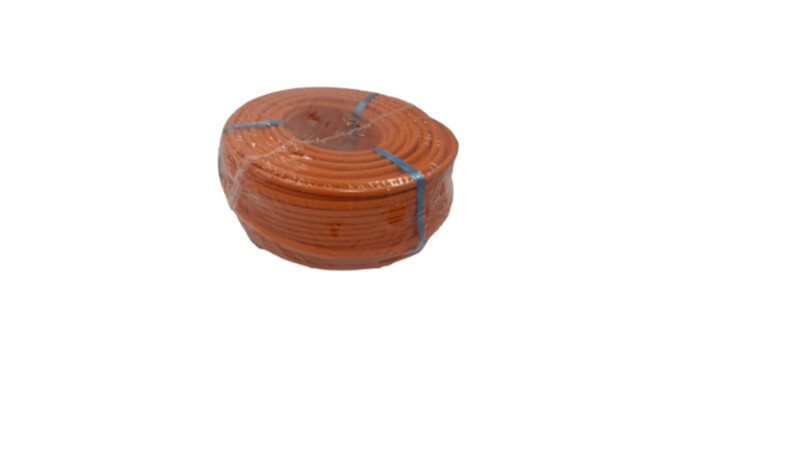

ASENNUSKAAPELI-FRHF NHXH 5x1,5 S FE180/E90 R100

Asennuskaapeli FRHF, (N)HXH 5x1.5 mm2 FE180/PH120/E90 Oranssi, R100, ulko Ø 10,9 mm, HFFR.Palonkestävä ja halogeeniton NHXH asennuskaapeli on tarkoitettu kiinteisiin sähköasennuksiin kuiviin tai kosteisiin tiloihin, joissa edellytetään turvallisuuden kannalta toimivuutta myös tulipalon aikana. Ören NHXH asennuskaapelit on testattu kaapelijärjestelmän palonkestoluokaltaan E90 standardin DIN 4102-12 mukaisesti. Kaapeli on VDE sertifioitu ja soveltuu käyttöjännitealueelle 600/1000 VKaapelin ulkovaippa on suojattu UV-säteilyä vastaan, mutta mikäli kaapeli altistuu auringonvalolle, suosittelemme sen suojaamista esim. suojaputken tai suojakourun avulla. Kaapelin saa asentaa suoraan maahan ainoastaan suojaputkea käyttämällä.E90 kaapelijärjestelmä testaus ja VDE E90 sertifiointi on suoritettu OBO BETTERMANN ja BAKS kaapelihyllyjen ja kiinnitystarvikkeiden kanssa.- 180 min palonkestävyys (FE 180) IEC 60331-21 / EN 50200- 120 min palonkestävyys with Shock (PH 120) EN 50200- Nippuna itsestäänsammuva IEC 60332-3-24 Cat C- Vähän savuava IEC 61034-2- Kaapelijärjestelmän palonkestävyys (E90) DIN 4102-12- VDE SertifioituTekniset tiedot:

Käyttöjännite: 600/1000 VAC
Koestusjännite: 4000 V
Johtimen resistanssi: 1,5 mm2: 12,1 ohm/km
Käyttölämpötila: - 20 °C … +70 °C
Minimi taivutussäde: 10 x D
Pakkaus: 100m vyyhti/ tai kela 250/500m

Rakenne

Johtimet: Elektrolyyttinen kiinteä kuparilanka, Class 1 IEC 60228 / DIN EN 60228 / EN 60228
Johtiemien eriste: Ristisilotettu ”Cross-Linked” halogeenivapaa polymeeriyhdiste (Silicon) EN-50363-5 EI8
Johtimien värit: 5-johdinta: kelta/vihreä, sininen, ruskea, musta, harmaa
Eristeen vahvuus johtimen päällä: 1,5 mm2: 0,55 mm
Sisäeristeen materiaali: HFFR
Ulkovaippa: HFFR, RAL 2003, oranssi (EN 50290-2-27)
Ulkovaipan halkaisija: 10,9 mm

- Flame Retardant Test: IEC 60332-1-2- Flame Propagation Test: IEC 60332-3-24 Cat C- Smoke Density: IEC 61034-2- Corrosive Gas Test: IEC 60754-2- Halogen Free Test: IEC 60754-1- Circuit Integrity Test: IEC 60331-21 (FE/180)- Circuit Integrity With Scock Test: EN 50200 (PH/120)
