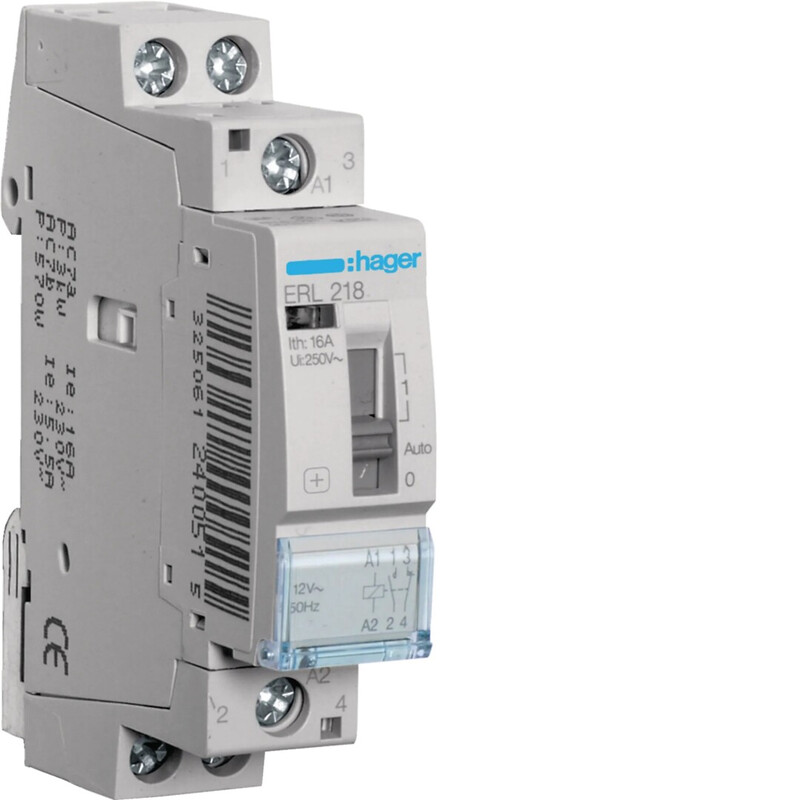

VÄLIRELE HAGER ERL218 1s+1a 16A k.8/12V
Tuotekoodi
2707063
Välirele 16A 1s+1a kela 12VAC, 1 moduuli, 1-A-0 kytkimellä
Välirele 1 sulkeutuvalla ja 1 avautuvalla 16A koskettimella valaistuksen ja muiden yleiskuormien pitovirtaohjaukseen, ohjauskela 12 VAC. Standardin mukaisuus EN 61095 ja DIN VDE 0637-3. Kosketussuojaus DIN VDE 0106 osa 100 mukaan. Rele varustettu tilailmaisuikkunalla koskettimien tilan ilmaisemiseksi, integroidulla merkintäikkunalla. Voidaan varustaa jälkiasennettavalla liskosketinmoduulilla ESC080.
HUOMIO: Mikäli asennat useita tuotteita rinnakkain, asenna joka toisen moduulin väliin välimoduuli LZ060 (1/2 moduulia).
Nimellisvirta: 16 A
Nimelliskäyttöjännite Ue: 230 V
Ohjausjännite vaihtovirta: 12 V
Eristysjännite: 250 V
Käyttölämpötila: -10 ... 50 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mm²
Liitäntäpoikkipinta taipuisa johdin: 1 - 10mm²
Koskettimien määrä: 2
Koskettimien tyyppi: 1s+1a
HUOMIO: Mikäli asennat useita tuotteita rinnakkain, asenna joka toisen moduulin väliin välimoduuli LZ060 (1/2 moduulia).
Nimellisvirta: 16 A
Nimelliskäyttöjännite Ue: 230 V
Ohjausjännite vaihtovirta: 12 V
Eristysjännite: 250 V
Käyttölämpötila: -10 ... 50 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mm²
Liitäntäpoikkipinta taipuisa johdin: 1 - 10mm²
Koskettimien määrä: 2
Koskettimien tyyppi: 1s+1a
Tuotetiedot
Tekniset ominaisuudet
ToimintoMekaaninen
Leveys (moduulipaikkojen määrä)1
Upotussyvyys60 mm
Sulkeutuvien koskettimien lukumäärä1
Avautuvien koskettimien lukumäärä1
Ohjausjännite 18-12 V
Ohjausjännite 1:n tyyppiAC
Ohjausjännite 1:n taajuus50 ... 60 Hz
Nimellisvirta16 A
Maksimi hehkulamppukuorma1100 W
Loistelamppukuorma maks.570 VA
Loistelamppukuorma (tuplapiirissä) maks.1200 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.490 VA
Sulkeutuvien koskettimien lukumäärä1
Avautuvien koskettimien lukumäärä1
Tuotekoodit
SAPAMF006
PLC2707063
Snro2707063
EAN/GTIN3250612400515
Valmistajan tuotekoodiERL218
Toimittajan tuotekoodi2707063
Perustiedot
Pakkauksen mitat (P x L x K)20 x 100 x 80 mm
Pakkauksen tilavuus0.16 l
Pakkauksen paino0.129 kg
Yksikkökappale
Pakkauskoot1 / 108 / 2592
Myyntipakkauksen sisältö–
UNSPSC39122317
TuotemerkkiHAGER
ToimittajaUTU OY
