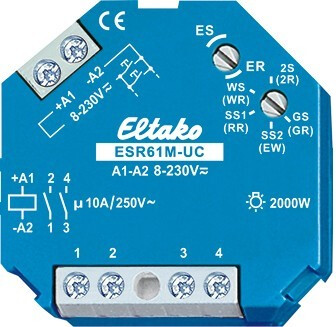

SYSÄYSRELE ELTAKO RASIA 2s, 10A, 8-230VUC, 2000W
Tuotekoodi
2701821
Monitoimi impulssirele työvirtarele toiminnolla, kojerasiaan. 1+1 sulkeutuvaa (NO) kosketinta 10A/250V AC. Yleinen ohjausjännite 12 -230V AC/DC. Valittavana yhteensä 10 eri kärkitoimintoa.

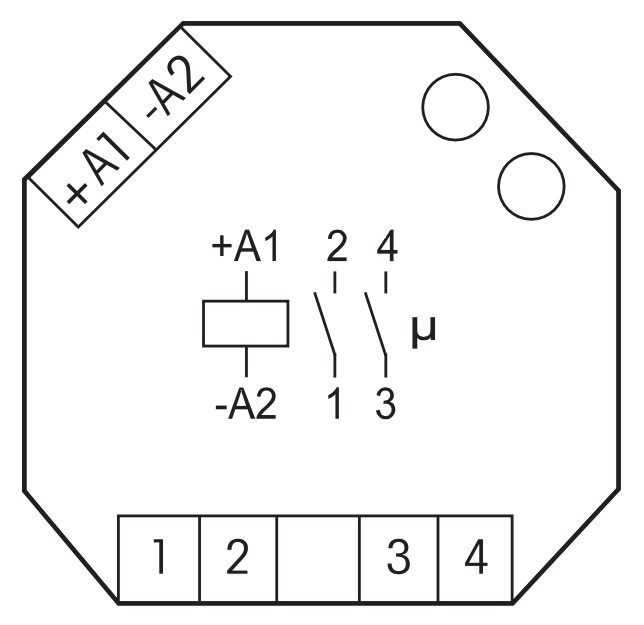

- 1 + 1 potentiaalivapaata sulkeutuvaa (NO) kosketinta 10 A/250 V AC
- Valittavana on 10 eri toimintoa.
- Yleinen ohjausjännite 8 -230 V AC/DC.
- Ei valmiustilan kulutusta
- Kojerasia-asennukseen.
- Pituus 45 mm, leveys 45 mm, syvyys 32 mm.
- Modernia hybriditekniikkaa, jossa yhdistyvät kulumattoman elektronisen ohjauksen sekä tehokkaiden erikoisreleiden suurimmat edut.
- Jatkuva ohjausjännite ei ole välttämätön, joten ei valmiustilan kulutusta.
- Bistabiiilin reletoiminnon käytön ansiosta vältytään mahdollisilta kelan aiheuttamilta tehohäviöltä ja lämmöntuotolta, vaikka rele olisikin käytössä. Releen kosketin voi olla käyttöönotettaessa auki tai kiinni. Se synkronoidaan ensimmäisen käytön yhteydessä.

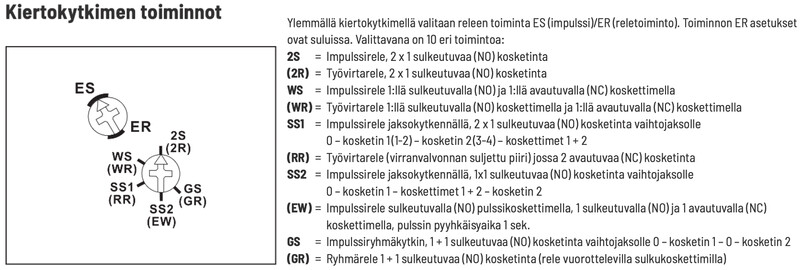

- Ylemmällä kiertokytkimellä valitaan releen toiminta ES (impulssi)/ER (reletoiminto). Toiminnon ER asetukset ovat suluissa. Valittavana on 10 eri toimintoa.
- Ei sovellu himmentimien palaute jännitesignaalin kanssa. Käytä tähän tarkoitukseen vain releitä ESR12DDX-UC, ESR12NP-230V+UC tai ESR61NP-230V+UC.
- Releen elektroniikassa ei ole sisäistä virtalähdettä, joten virtaa ei kulu missään koskettimen asennossa.
- Elektroniikan läpi kulkee ohjausvirta vain lyhyen 0,2 sekunnin ohjausimpulssin aikana. Tämä aktivoi mikroprosessorin, lukee viimeisen kytkentätilan jännitteettömästä muistista, vaihtaa bistabiilin releen vastaamaan tilaansa ja kirjoittaa uuden kytkentätilan muistiin.
Tuotetiedot
Tekniset ominaisuudet
Sähköisen liitännän tyyppiRuuviliitäntä
Täydellinen, asennusalustallaEi
Irrotettavilla kiinnikkeilläEi
LED-indikoinnillaEi
Ohjausjännitteen tyyppiAC/DC
Käytön napaisuusNapavapaa
Käytön toiminnallisuusBistabiili
Avautuvien koskettimien lukumäärä2
Sulkeutuvien koskettimien lukumäärä2
Vaihtokoskettimien lukumäärä0
Koskettimen tyyppiMuu
Pakko-ohjatuilla koskettimillaEi
Nimellisvirta10 A
Kotelointiluokka (IP)IP20
Leveys45 mm
Tuotekoodit
SAPCBC253
PLC2701821
Snro2701821
EAN/GTIN4010312108079
Valmistajan tuotekoodiESR61M-UC
Toimittajan tuotekoodi2701821
Perustiedot
Pakkauksen mitat (P x L x K)90 x 45 x 65 mm
Pakkauksen tilavuus0.263 l
Pakkauksen paino0.05 kg
Yksikkökappale
Pakkauskoot1 / 5 / 50 / 20000
Myyntipakkauksen sisältö–
UNSPSC39122311
TuotemerkkiELTAKO
ToimittajaELTAKO GMBH
