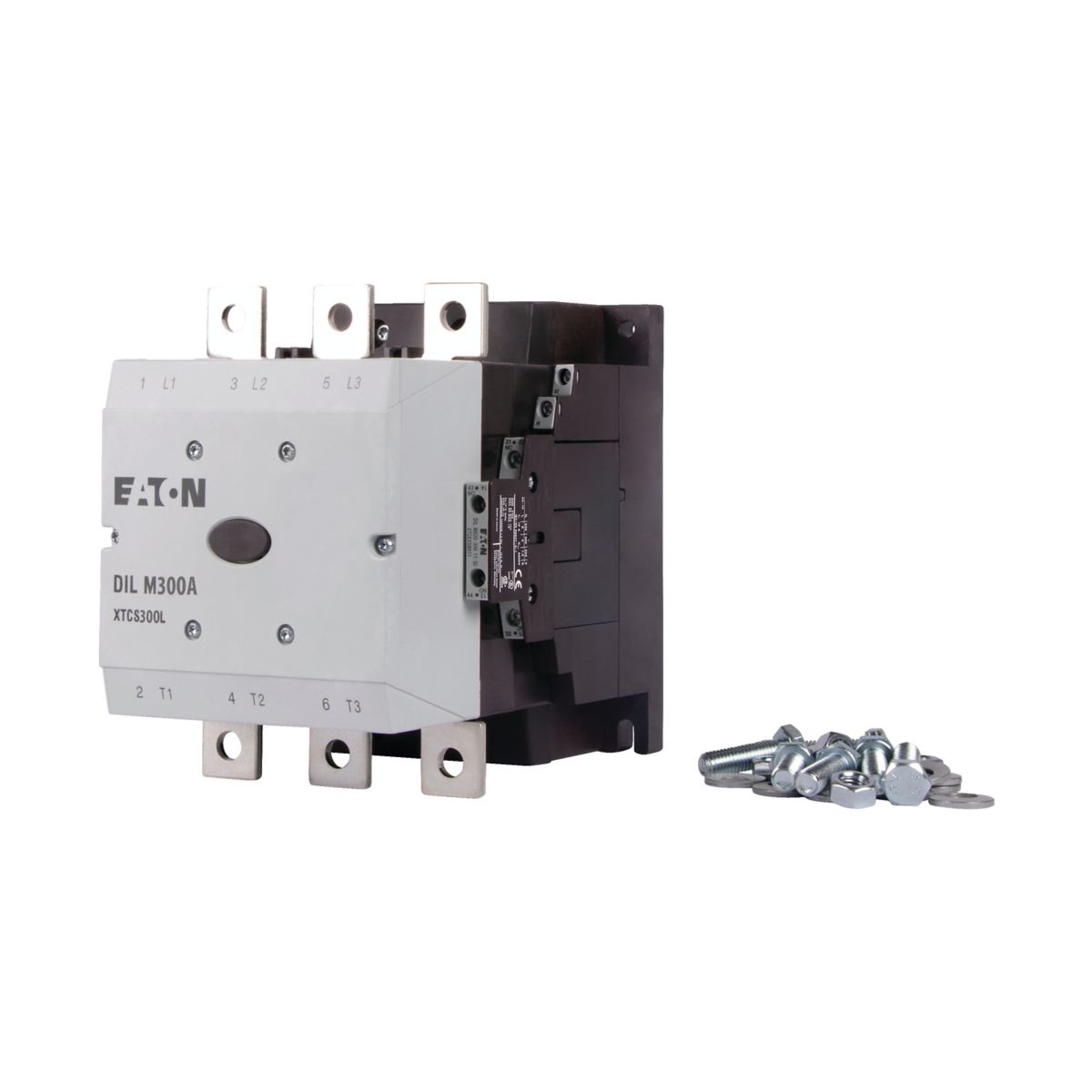

KONTAKTORI EATON DILM300A-S/22-220V
Tuotekoodi
3730587
DILM300A-S/22-220V Kontaktor 160 kW (220-240VAC)
Kontaktorit
Ohjauskontaktorit
DILER-ohjauskontaktori, 4-napainen, käyttöluokka AC-15. Nimellisjännitteet 400V ja 230V (nimellisvirrat vastaavasti 3 A ja 6 A). Minikontaktorin kotelossa.
DIL A -ohjauskontaktori, 4-napainen, käyttöluokka AC-15. Nimellisjännitteet 400V ja 230V (nimellisvirrat vastaavasti 4 A ja 6 A). Tehokontaktorin kokoinen, ohjauspiirien kytkentään.
Kontaktorit
DIL EEM, DIL EM, DIL EM12 -minikontaktorit, käyttöluokka AC-3/AC-4. Nimellisjännitteet 230 V, 400 V, 660 V. Nimellisvirrat 6,6 A, 9 A, 12 A. Minikontaktorin kotelossa.
DIL M -tehokontaktorit tehopiirien, asynkroni moottoreiden ja muiden induktiivisten kuormien kytkemiseen. Käyttöluokka AC-3/AC-4. Nimellisvirrat 7 A – 1600 A.
DIL H -kontaktorit, nimellisvirta 1400...2600 A. Sopii resistiivisten kuormien kytkemiseen, käyttöluokka AC-1. Sisään rakennettu 4 apukosketinta.
DIL K -kontaktorit kapasitanssikuormien kytkemiseen. Kestävät hyvin koskettimien väliin syntyvää valokaarta. Koskettimet on varustettu purkausvastuksilla. DIL L-valaistuksen ohjaukseen, käyttöluokka AC-5a ja AC-5b.
DILM P -nelinapaiset kontaktorit, nimellisvirta 20...200 A, aktiivikuormien kytkemiseen, käyttöluokka AC-1.
Ohjauskontaktorit
DILER-ohjauskontaktori, 4-napainen, käyttöluokka AC-15. Nimellisjännitteet 400V ja 230V (nimellisvirrat vastaavasti 3 A ja 6 A). Minikontaktorin kotelossa.
DIL A -ohjauskontaktori, 4-napainen, käyttöluokka AC-15. Nimellisjännitteet 400V ja 230V (nimellisvirrat vastaavasti 4 A ja 6 A). Tehokontaktorin kokoinen, ohjauspiirien kytkentään.
Kontaktorit
DIL EEM, DIL EM, DIL EM12 -minikontaktorit, käyttöluokka AC-3/AC-4. Nimellisjännitteet 230 V, 400 V, 660 V. Nimellisvirrat 6,6 A, 9 A, 12 A. Minikontaktorin kotelossa.
DIL M -tehokontaktorit tehopiirien, asynkroni moottoreiden ja muiden induktiivisten kuormien kytkemiseen. Käyttöluokka AC-3/AC-4. Nimellisvirrat 7 A – 1600 A.
DIL H -kontaktorit, nimellisvirta 1400...2600 A. Sopii resistiivisten kuormien kytkemiseen, käyttöluokka AC-1. Sisään rakennettu 4 apukosketinta.
DIL K -kontaktorit kapasitanssikuormien kytkemiseen. Kestävät hyvin koskettimien väliin syntyvää valokaarta. Koskettimet on varustettu purkausvastuksilla. DIL L-valaistuksen ohjaukseen, käyttöluokka AC-5a ja AC-5b.
DILM P -nelinapaiset kontaktorit, nimellisvirta 20...200 A, aktiivikuormien kytkemiseen, käyttöluokka AC-1.
Tuotetiedot
Tekniset ominaisuudet
Ohjauksen mitoitussyöttöjännite AC 50 Hz220 ... 240 V
Ohjauksen mitoitussyöttöjännite AC 60 Hz220 ... 240 V
Ohjauksen mitoitussyöttöjännite DC0 ... 0 V
Ohjausjännitteen tyyppiAC
Pääkytkimien lukumäärä (avautuva kosketin)0
Pääkytkimien lukumäärä (sulkeutuva kosketin)3
Päävirtapiirin liitäntätapaKiskokytkentä
Käyttöjännite 50 Hz220 ... 240 V
Käyttöjännite 60 Hz220 ... 240 V
Mitoitusvirta Ie, AC-1, 400 V490 A
Mitoitusvirta Ie, AC-3, 400 V300 A
Mitoitusteho AC-3, 400 V160 kW
Mitoituskäyttövirta AC-4, 400 V240 A
Mitoituskäyttöteho AC-4, 400 V132 kW
Mitoituskäyttöteho NEMA186 kW
Tuotekoodit
SAPAMK419
PLC3730587
Snro3730587
EAN/GTIN4015081363377
Valmistajan tuotekoodi139559
Toimittajan tuotekoodi139559
Perustiedot
Pakkauksen mitat (P x L x K)208 x 190 x 140 mm
Pakkauksen tilavuus5.533 l
Pakkauksen paino7.56 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö–
UNSPSC39121529
TuotemerkkiEATON
ToimittajaEATON ELECTRIC OY
