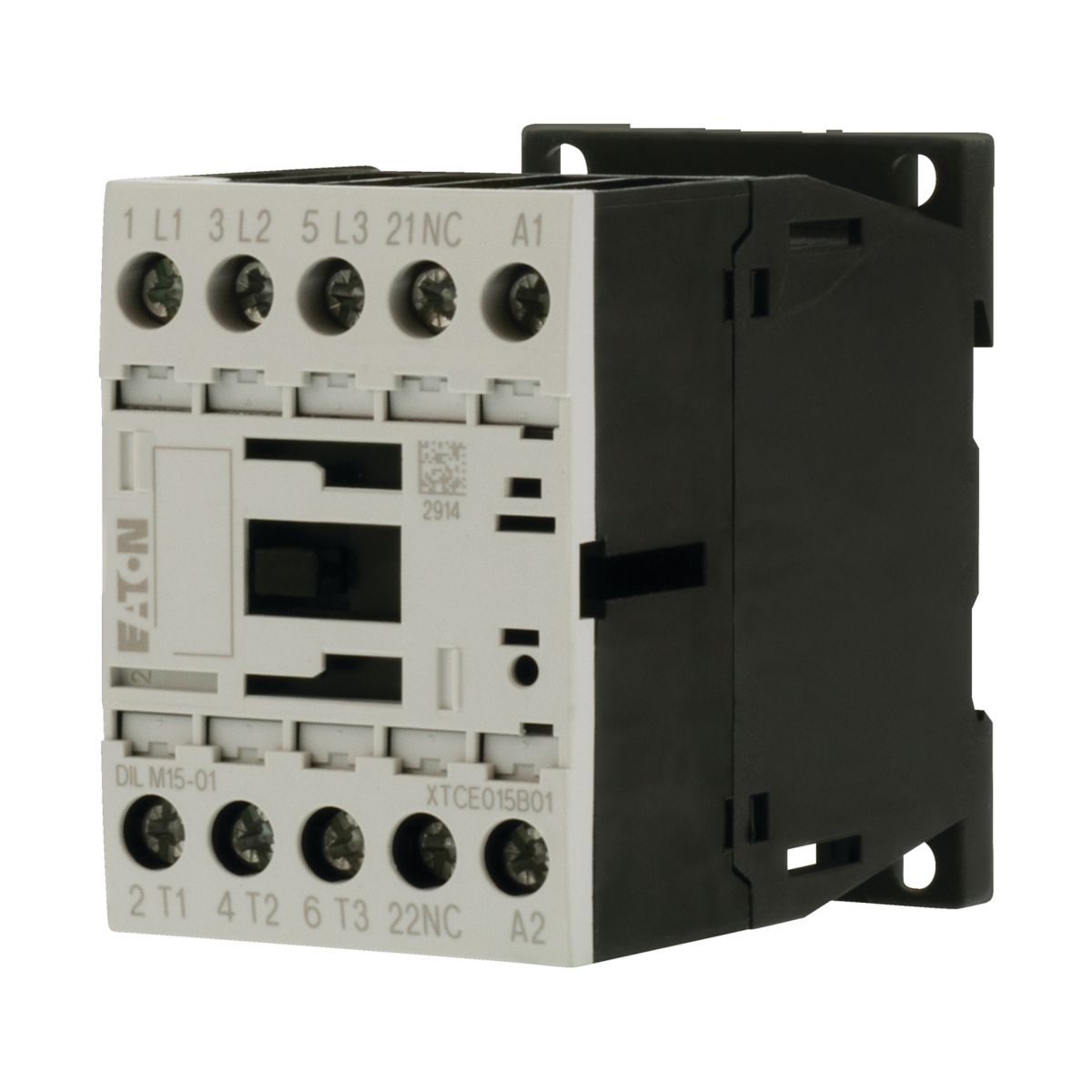

KONTAKTORI EATON DILM15-01(230V/50Hz)
Tuotekoodi
3735245
Tehokontaktori DILM15-01(230V50HZ,240V60HZ), 7,5 kW, NC
DILM15-01(230V50HZ,240V60HZ) tehokontaktori
- nimellisvirta 15,5 A
- nimellisteho 7,5 kW (400 V)
- AC-3
- apukosketin NC
- ruuviliitäntä
DILM -tehokontaktorit tehopiirien, asynkroni moottoreiden ja muiden induktiivisten kuormien kytkemiseen. Käyttöluokka AC-3/AC-4. Nimellisvirrat 7 A – 1600 A. Sopiva lämpörele ZB12-sarja
DIL-kontaktori ovat täysin yhteensopivia Eatonin moottorinsuojakatkaisijoiden kanssa ja ne yhdessä muodostavat ideaalisen moottorinkäynnistinyhdistelmän. Oikeiden komponenttien valinta on helppoa Eatonin moottorilähtökonfiguraattorilla, jonka linkki löytyy liitetiedostoista.
Tuotetiedot
Tekniset ominaisuudet
Ohjauksen mitoitussyöttöjännite AC 50 Hz230 ... 230 V
Ohjauksen mitoitussyöttöjännite AC 60 Hz240 ... 240 V
Ohjauksen mitoitussyöttöjännite DC0 ... 0 V
Ohjausjännitteen tyyppiAC
Pääkytkimien lukumäärä (avautuva kosketin)0
Pääkytkimien lukumäärä (sulkeutuva kosketin)3
Päävirtapiirin liitäntätapaRuuviliitäntä
Käyttöjännite 50 Hz24 ... 690 V
Käyttöjännite 60 Hz24 ... 690 V
Mitoitusvirta Ie, AC-1, 400 V22 A
Mitoitusvirta Ie, AC-3, 400 V15.5 A
Mitoitusteho AC-3, 400 V7.5 kW
Mitoituskäyttövirta AC-4, 400 V7 A
Mitoituskäyttöteho AC-4, 400 V3 kW
Mitoituskäyttöteho NEMA7.4 kW
Tuotekoodit
SAPADN505
PLC3735245
Snro3735245
EAN/GTIN4015082900939
Valmistajan tuotekoodi290093
Toimittajan tuotekoodi290093
Perustiedot
Pakkauksen mitat (P x L x K)75 x 45 x 68 mm
Pakkauksen tilavuus0.23 l
Pakkauksen paino0.22 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö–
UNSPSC39121529
TuotemerkkiEATON
ToimittajaEATON ELECTRIC OY
Toimittajan ilmoittama alkuperämaaSuomi
