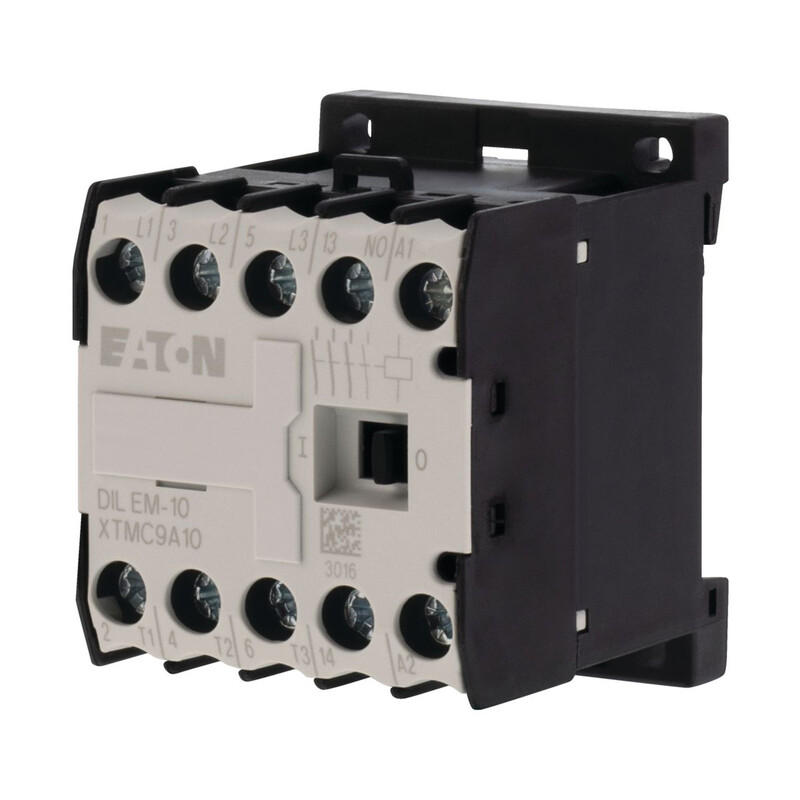

KONTAKTORI EATON DILEM-10-G(110VDC)

Tuotekoodi
3735042
DILEM-10-G 110VDC
Kontaktorit

Ohjauskontaktorit

DILER-ohjauskontaktori, 4-napainen, käyttöluokka AC-15. Nimellisjännitteet 400V ja 230V (nimellisvirrat vastaavasti 3 A ja 6 A). Minikontaktorin kotelossa.



DIL A -ohjauskontaktori, 4-napainen, käyttöluokka AC-15. Nimellisjännitteet 400V ja 230V (nimellisvirrat vastaavasti 4 A ja 6 A). Tehokontaktorin kokoinen, ohjauspiirien kytkentään.



Kontaktorit

DIL EEM, DIL EM, DIL EM12 -minikontaktorit, käyttöluokka AC-3/AC-4. Nimellisjännitteet 230 V, 400 V, 660 V. Nimellisvirrat 6,6 A, 9 A, 12 A. Minikontaktorin kotelossa.



DIL M -tehokontaktorit tehopiirien, asynkroni moottoreiden ja muiden induktiivisten kuormien kytkemiseen. Käyttöluokka AC-3/AC-4. Nimellisvirrat 7 A – 1600 A.



DIL H -kontaktorit, nimellisvirta 1400...2600 A. Sopii resistiivisten kuormien kytkemiseen, käyttöluokka AC-1. Sisään rakennettu 4 apukosketinta.



DIL K -kontaktorit kapasitanssikuormien kytkemiseen. Kestävät hyvin koskettimien väliin syntyvää valokaarta. Koskettimet on varustettu purkausvastuksilla. DIL L-valaistuksen ohjaukseen, käyttöluokka AC-5a ja AC-5b.



DILM P -nelinapaiset kontaktorit, nimellisvirta 20...200 A, aktiivikuormien kytkemiseen, käyttöluokka AC-1.

Tuotetiedot

Tekniset ominaisuudet

Ohjauksen mitoitussyöttöjännite AC 50 Hz0 ... 0 V
Ohjauksen mitoitussyöttöjännite AC 60 Hz0 ... 0 V
Ohjauksen mitoitussyöttöjännite DC110 ... 110 V
Ohjausjännitteen tyyppiDC
Pääkytkimien lukumäärä (avautuva kosketin)0
Pääkytkimien lukumäärä (sulkeutuva kosketin)3
Päävirtapiirin liitäntätapaRuuviliitäntä
Käyttöjännite 50 Hz24 ... 690 V
Käyttöjännite 60 Hz24 ... 690 V
Mitoitusvirta Ie, AC-1, 400 V22 A
Mitoitusvirta Ie, AC-3, 400 V9 A
Mitoitusteho AC-3, 400 V4 kW
Mitoituskäyttövirta AC-4, 400 V6.6 A
Mitoituskäyttöteho AC-4, 400 V3 kW
Mitoituskäyttöteho NEMA3.7 kW

Tuotekoodit

SAPAME454
PLC3735042
Snro3735042
EAN/GTIN4015080103097
Valmistajan tuotekoodi10309
Toimittajan tuotekoodi10309

Perustiedot

Pakkauksen mitat (P x L x K)51 x 58 x 45 mm
Pakkauksen tilavuus0.133 l
Pakkauksen paino0.176 kg
Yksikkökappale
Pakkauskoot1 / 5
Myyntipakkauksen sisältö
UNSPSC39121529
TuotemerkkiEATON
ToimittajaEATON ELECTRIC OY
