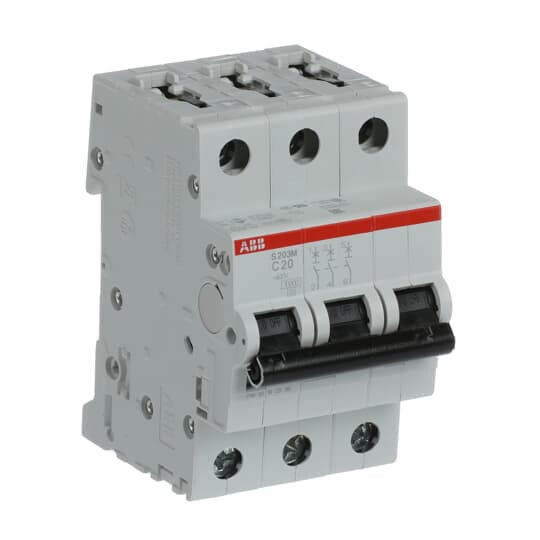

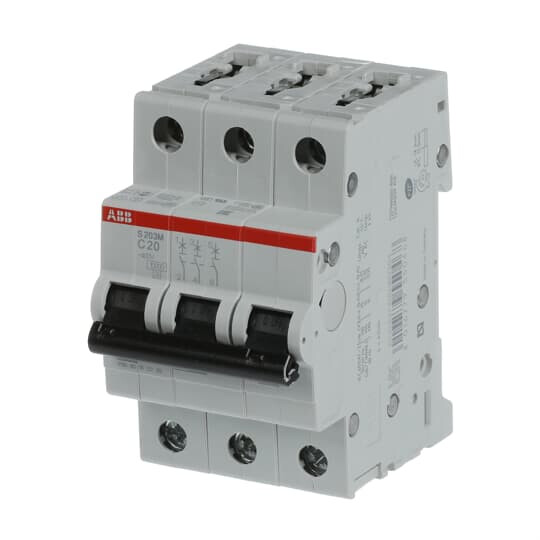

JOHDONSUOJAKATKAISIJA STOTZ S203M-C20 3-NAP C-KÄYRÄ 20A

Tuotekoodi
3210814
3-napainen C-käyrä 20A 10kA, Un= 400VAC ja 125VDC
Johdonsuojakatkaisijat
Johdonsuojakatkaisijat suojaavat asennuksia ylikuormitukselta ja oikosuluilta, taaten luotettavan ja turvallisen toiminnan. System pro M compact S 200 -sarjat suojaavat laitteitasi ylivirralta. Tuotteissa on kaksi eri laukaisumekanismia, viivästynyt lämpölaukaisumekanismi ylikuormitussuojaukseen ja magneettinen laukaisumekanismi oikosulkusuojaukseen.

Edut
  • Laaja ja kattava valikoima, joka sopii moniin sovelluksiin ja monille teollisuudenaloille
  • Maailmanlaajuiset hyväksynnät
  • Tarjolla sertifikaatteja, asiakirjoja, koulutusta ja taustatietoa tukemaan asiakkaan tarpeita
  • Ajan- ja tilansäästö ainutlaatuisen teknologian ja alhaalta kiinnitettävän apukoskettimen ansiosta
Ominaisuudet
  • Saatavilla laukaisukäyrille B, C, D, K ja Z sekä navoille 1P, 1P+N, 2P, 3P, 3P+N ja 4P
  • Katkaisukyky max. 25 kA asti ja nimellisvirrat max.63A tuotesarjasta riippuen
  • Yhteensopivuus kansainvälisiin standardeihin tuotesarjasta riippuen:
    • IEC/EN 60898-1
    • IEC/EN 60947-2
    • UL 1077
    • UL 489
    • CSA 22.2 No. 235
    • CSA 22.2 No. 5

  • Sopii käytettäväksi kotitalouksissa, teollisuuskohteissa ja kiinteistösähköistyksessä.
  • Johdonsuojissa on kaksi liitinpaikkaa max. 35 mm2 ja 10 mm2 kaapeleille. Virransyöttö voidaan tuoda helposti virtakiskolla alempaan liitinpaikkaan ja lähtevät johdotukset kytkeä ylempään liitinpaikkaan.

Tuotetiedot

Tekniset ominaisuudet

Upotussyvyys69 mm
LaukaisukäyräC
Napojen määrä yhteensä3
Suojattujen napojen määrä3
Nimellisvirta20 A
Nimellisjännite400 V
Mitoitettu eristysjännite Ui440 V
Syöksyjännitekestoisuus Uimp4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V10 kA
JännitetyyppiAC/DC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V25 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V15 kA
Taajuus50 ... 60 Hz
Tehohäviö7.5 W

Tuotekoodit

SAPACU165
PLC3210814
Snro3210814
EAN/GTIN4016779550468
Valmistajan tuotekoodiS203M-C20
Toimittajan tuotekoodi3210814

Perustiedot

Pakkauksen mitat (P x L x K)0 x 0 x 0 mm
Pakkauksen tilavuus0.001 l
Pakkauksen paino0.37 kg
Yksikkökappale
Pakkauskoot1 / 36
Myyntipakkauksen sisältö
UNSPSC39121603
TuotemerkkiABB
ToimittajaABB OY PJKOJEET, UPS JA SOLAR
